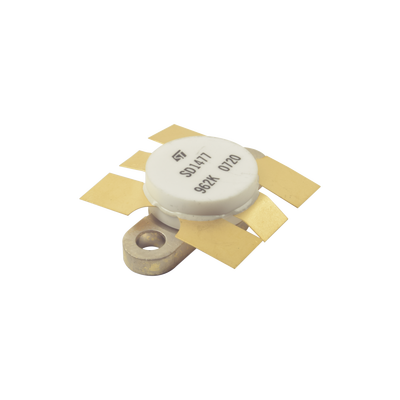

Transistor NPN de Silicón SD1477, 175 MHz, 12.5 Vcc, 100 Watt.

Transistor NPN de Silicón SD1477, 175 MHz, 12.5 Vcc, 100 Watt.

$ 3,870.92 3870.92 MXN $ 3,870.92

Esta combinación no existe.

Agregar al carrito

TPL COMMUNICATIONS

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días hábiles

Características Principales

Transistor NPN de silicio para aplicaciones RF
Frecuencia operativa de hasta 175 MHz
Potencia de salida máxima de 100 vatios
Voltaje de colector de 12.5 VCC
Diseño robusto para alta eficiencia energética

Aplicaciones

Sistemas de comunicación VHF
Transmisores FM
Amplificadores de potencia RF

Especificaciones RF

Frecuencia: 175 MHz
Potencia de salida: 100 W
Relación de ganancia: 6.0 dB
Impedancia entrada: 1.5 - j 0.9 Ω
Impedancia carga: 0.5 - j 1.0 Ω

Especificaciones Eléctricas

Voltaje colector-base: 36 V
Voltaje colector-emisor: 18 V
Voltaje emisor-base: 4.0 V
Corriente colector: 20 A
Disipación de potencia: 270 W

Especificaciones Térmicas

Resistencia térmica (junto-case): 0.65 °C/W
Temperatura de unión: +200 °C
Temperatura almacenamiento: -65 a +150 °C

Conexiones y Empaque

Conexión colector: Perno
Conexión base: Cable
Conexión emisor: Cable
Tipo de empaque: Sellado con epoxi

Condiciones de Prueba

Frecuencia: 175 MHz
Voltaje de prueba: 12.5 VCC
Potencia de entrada: 25 W
Clase de operación: Clase C
