Descripción

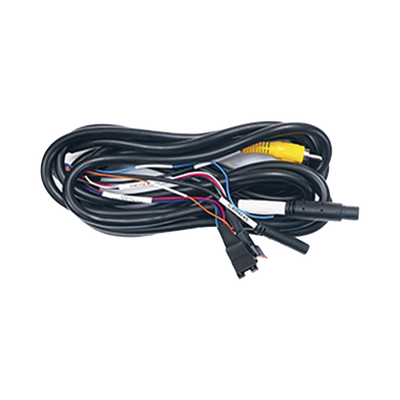

El cable de extensión para la cámara Jimi JC450 es un accesorio diseñado para ampliar las capacidades de la dashcam JC450, permitiendo la conexión de una quinta cámara y otros periféricos.
Diagrama de conexión
Especificaciones técnicas
- Conectores:
- Lado del dispositivo:
- Conector hembra estilo BMW de 12 pines que se conecta al dispositivo principal.
- Lado de la extensión:
- Conector macho estilo BMW de 4 pines para la conexión de una quinta cámara (CH5).
- Conector AV RCA CVBS-OUT para la conexión de una pantalla externa.
- Conector macho SM de 4 pines para periféricos TTL.
- Conector macho SM de 4 pines para periféricos RS232.
- Conectores para GND (tierra), entrada derecha y entrada izquierda.
- Lado del dispositivo:
- Longitud del cable: 3900±30 mm.
- Compatibilidad: Series de cámaras de tablero JC450.
